CHC200D调高器

产品全称

华鹏艾伟-电容高度控制器

技术指标

产品型号： CHC-200D/CHC-200E/CHC300

规格尺寸： 长*宽*高172*105*50（mm）

工作电压： CHC-200E:AC24V±10% 50Hz/60Hz；CHC-300:DC24V或AC24V,±30%

升降电机： DC24V直流电机

输出电流： CHC-200D/CHC-200E：1A~6A&CHC-300：1A~16A

工作温度： 调高器：-10℃~60℃；高频同轴电缆：-10℃~200℃；探头组件：-10℃~350℃

控制精度： ±0.1mm

调节范围：激光切割：距工件表面5mm~20mm，激光切割：距工件表面0.5mm~5mm

最大输出功率： 300W

高频电缆长度： 200mm~1800mm

断线保护范围：高频电缆部分

1、CHC-200E是CHC-200D的升级版本，CHC-300是AC24V和DC24V交直流通用型，CHC-300S是伺服驱动型，前两者功能一致，功能做了大幅度的提升。

2、CHC-200E和CHC-300均可用于火焰切割，CHC-300还可用于激光切割机自动跟随切割头。高版本可代替低版本，但低版本不可代替高版本。

3、操作面板重新设计，采用了防尘的薄膜面板，增加了平衡点到达指示、断线指示、碰撞指示、碰撞信号输出等功能，调试更加方便。

4、任何状态的防碰撞功能。加上电源后只要探头环被金属物碰到，调高器将立即控制割炬以最高速度提升，同时发出碰撞信号，更好的保护了探头和连接部件。

5、灵敏度大大提高，超调量更小，调试更加方便。

6、功率可方便的更改，最大电流可增加到16A，由于采用的内阻更低的功率器件，发热量更小。

7、CHC-200E和CHC-300及CHC-300S调高器的界面相同，区别在于侧面的标签。

8、尺寸和以前的CHC-200D保持一致，便于更换。

9、CHC300具有极高的电源工作范围，从15V到36V均能正常的工作，可以是交流电源，也可以是直流电源。电源不同，最大输出电压有所变化。

10、CHC-300S是CHC-300的扩展型号，用于驱动步进电机和伺服电机，通常用于激光切割。

 电源电压：AC24V±10%，50Hz/60Hz；

升降电机：DC24V 直流电机；

 输出电流：1A-4A，最大输出功率：100W；

工作温度：调高器-10∽60℃；

高频同轴电缆：-10∽200℃；

探头组件：-10∽350℃。

精度：±0.1mm(与机械结构有关)；

精度内的自动调高调节范围：距工件表面 1mm — 20mm。

高频电缆长度（HF-cable）:200mm∽1300mm。

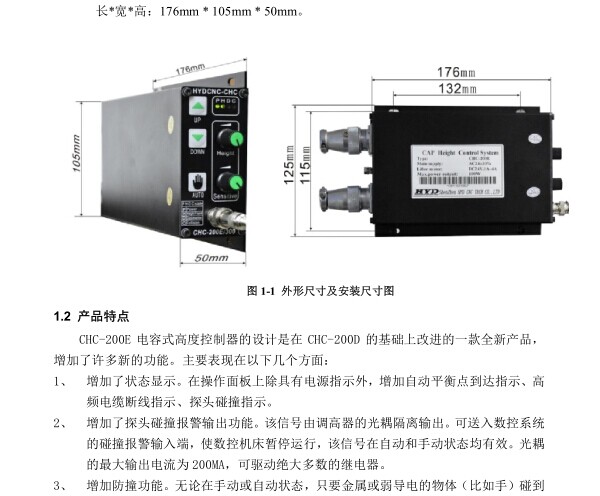

主体外形尺寸以及安装尺寸，如图 1-1 所示。

长*宽*高：176mm * 105mm * 50mm

操作面板功能介绍

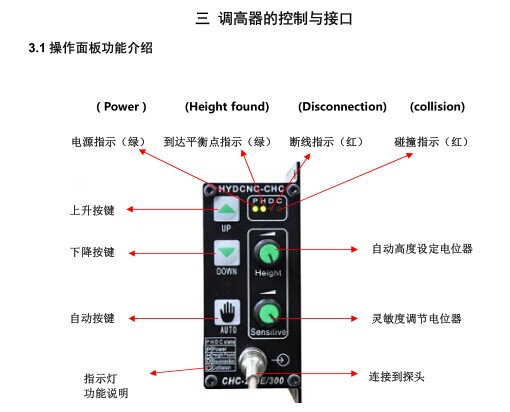

指示灯说明：

P 指示灯(Power)：电源指示灯，红色。用于指示电源是否正常，灯灭表示无电源。

H 指示灯(Height Found)：到达自动高度指示灯，绿色。到达平衡点，指示灯亮。

D 指示灯(Disconnection)：断线指示灯，红色。在自动状态时，当高频电缆未连接

或断线时灯亮。自动调高工作时，可摇晃电缆观察该指示灯是否有闪烁来判断高频电缆

是否有接触不良现象；如果出现断线现象，调高器会控制割炬上升，直到断线故障排除。

C 指示灯（Collision）：碰撞指示灯，红色。灯亮，表明有探头感应环发生了碰撞。

不管是在自动状态还是手动状态，C 灯亮，割炬会保护而自动上升，直到碰撞消失（碰

撞发生后上升过程中，下降控制无效）。如果高频电缆与屏蔽网出现短路情况，跟碰撞现象一样。

面板按键功能说明：

UP 按键：

面板按键功能说明：

UP 按键：手动上升按键。按下此键，调高器将控制割炬上升。

DOWN 按键：手动下降按键。按下此键，调高器将控制割炬下降。

AUTO 按键：自动调高测试按键。按下此键，调高器将处于自动调高状态。

注意：手动优先自动，上升优先下降！！客户在调试时请注意，详细说明见“安装调试。
